  • Z11型脹緊聯結套

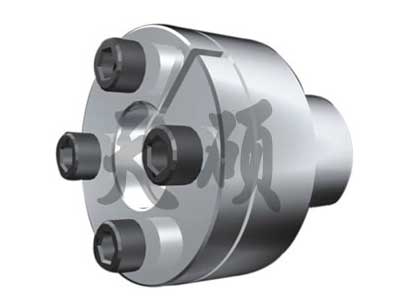

Z11型脹緊聯結套

產品描述：Z11型脹緊套定位精度高,轂孔簡單,應用廣泛,注：Z11型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級

全國熱線

15231779603

Z11型脹緊聯結套· 產品描述The product description

性能特點
Z11型脹緊套定位精度高,轂孔簡單，應用廣泛。
 Z11型脹緊聯結套

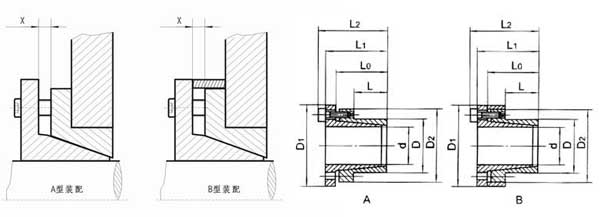

Z11型脹緊聯結套的基本尺寸和參數
注：Z11型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級



基本尺寸 額定負荷 內六 角螺釘 螺釘?shù)臄Q緊力矩MA N·m 脹套與軸結合面上的壓力 Pf
N/m㎡		 脹套與輪轂結合面上的壓力Pˊf
N/m㎡		 重 量
（ ㎏ ）
d D d0 L0 l l1 l2 D1 D2 轉矩Mt N·m 軸向力Ft kN
mm d1 n
裝配形式 A B A B     A B A B
14 23 28.5 23 14 26 30 38 33 108 68 15.5 9.7 M4 4 4.9 210 132 128 80 0.15
15 24 32 29 16 36 42 45 40 285 179 35.5 22.4 M6 4 17 307 193 219 138 0.26
16 24 32 29 16 36 42 45 40 285 179 35.5 22.4 M6 4 17 328 206 219 138 0.25
18 26 34 34 18 41 47 47 42 320 200 35.5 22.4 M6 4 17 290 184 202 127 0.27
19 27 35 34 18 41 47 49 43 335 212 35.5 22.4 M6 4 17 276 174 195 122 0.30
20 28 36 34 18 41 47 50 44 350 224 35.5 22.4 M6 4 17 262 165 187 118 0.30
22 32 40 41 25 48 54 54 48 353 231 35.5 22.4 M6 4 17 155 101 106 69 0.38
24 34 42 41 25 48 54 56 50 636 400 53.4 33.6 M6 6 17 237 149 167 105 0.40
25 34 42 41 25 48 54 56 50 665 420 53.4 33.6 M6 6 17 228 143 167 105 0.39
28 39 47 41 25 48 54 61 55 745 470 53.4 33.6 M6 6 17 204 128 146 92 0.47
30 41 49 41 25 48 54 62 57 795 500 53.4 33.6 M6 6 17 189 119 139 87 0.48
32 43 51 41 25 48 54 65 59 1136 715 71.3 44.8 M6 8 17 237 149 177 111 0.52
35 47 54 45 32 52 58 69 62 1160 735 71.3 44.8 M6 8 17 152 99 114 74 0.63
38 50 58 45 32 52 58 72 66 1223 797 71.3 44.8 M6 8 17 140 92 106 70 0.67
40 53 61 45 32 52 58 75 69 1287 840 71.3 44.8 M6 8 17 133 87 100 66 0.74
42 55 63 45 32 52 58 78 71 1352 881 71.3 44.8 M6 8 17 127 82 102 66 0.78
45 59 69.5 64 45 72 80 86 80 2677 1745 119 77.6 M8 8 41 155 102 119 78 1.23
48 62 71.5 64 45 72 80 87 81 2855 1860 119 77.6 M8 8 41 145 95 113 74 1.24
50 65 75.5 64 45 72 80 92 86 2975 1940 119 77.6 M8 8 41 140 92 108 70 1.40
55 71 81.5 74 55 82 90 98 92 3680 2400 133 87.2 M8 9 41 117 77 91 60 1.70
60 77 87.5 74 55 82 90 104 98 4015 2620 133 87.2 M8 9 41 107 70 84 55 1.90
65 84 94.5 74 55 82 90 111 105 4350 2840 133 87.2 M8 9 41 100 65 77 55 2.20
70 90 101.5 87 65 97 107 119 113 7440 4850 212 139 M10 9 83 123 81 96 63 3.05
75 95 107 87 65 97 107 126 119 7970 5200 212 139 M10 9 83 114 75 91 59 3.32
80 100 112.5 87 65 97 107 131 125 11335 7390 283 184 M10 12 83 144 94 115 75 3.50
85 106 118.5 87 65 97 107 137 131 12040 7850 283 184 M10 12 83 135 88 108 71 3.81
90 112 124.5 87 65 97 107 144 137 12750 8320 283 184 M10 12 83 128 83 102 67 4.20
