  • Z14型脹緊聯結套

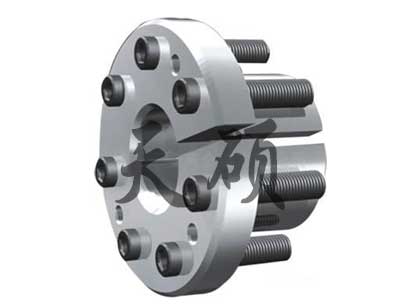

Z14型脹緊聯結套

產品描述：Z14型脹緊套內外錐環用內六角螺栓擰緊,結合面較長,且對中性好,適用于旋轉精度要求較高和傳遞較大載荷的場合

全國熱線

15231779603

Z14型脹緊聯結套· 產品描述The product description

性能特點
Z14型脹緊套內外錐環用內六角螺栓擰緊,結合面較長,且對中性好,適用于旋轉精度要求較高和傳遞較大載荷的場合。
標記示例
脹緊聯結套

Z14型脹緊聯結套的基本尺寸和參數
注：Z14型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)
Z14型脹緊聯接套螺釘?shù)臋C(jī)械性能等級為8.8級。


基本尺寸 額定負荷 內六角螺釘 脹套與軸結合面上的壓力 Pf N/m㎡ 脹套與輪轂結合面上的壓力PˊfN/m㎡ 重量（ ㎏ ）
d D Dr D1 L L0 L1 L2 轉矩Mt KN·m 軸向力Ft kN d1 n MAN·m
mm
14 25 33 42 16 20 26 30 64 9.20 M4 4 2.9 109 61 0.091
16 74 9.20 M4 4 2.9 95 61 0.082
18 82 9.20 M4 4 2.9 85 61 0.072
19 87 9.20 M4 4 2.9 80 61 0.068
20 30 39 50 16 20 26 31 150 15.00 M5 4 2.9 124 82 0.113
22 165 15.00 M5 4 6 113 82 0.110
24 180 15.00 M5 4 6 104 82 0.088
25 36 45 55 16 20 26 31 187 15.0 M5 4 6 100 69 0.144
28 210 15.0 M5 4 6 89 69 0.121
30 225 15.0 M5 4 6 83 69 0.105
32 42 51 62 16 20 28 33 240 15.0 M5 4 6 77 59 0.200
35 260 15.0 M5 4 6 71 59 0.173
36 270 15.0 M5 4 6 69 59 0.162
38 44 54 66 16 20 28 34 400 21.20 M6 4 10 93 80 0.182
40 48 58 70 16 20 28 34 425 21.20 M6 4 10 88 73 0.223
42 446 21.20 M6 4 10 83 73 0.191
45 55 67 82 20 25 35 43 875 38.90 M8 4 25 115 94 0.400
48 935 38.90 M8 4 25 107 94 0.350
50 62 74 89 20 25 35 43 974 38.90 M8 4 25 103 83 0.500
55 1070 38.90 M8 4 25 94 83 0.410
60 72 84 99 20 25 35 43 1165 38.90 M8 4 25 86 71 0.580
65 1265 38.90 M8 4 25 79 71 0.460
