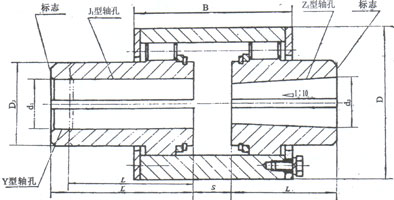

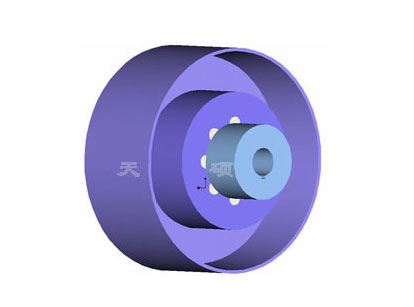

產品描述：ZLZ型接中間軸彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷,置于兩半聯軸器與外環內表面之間的對合孔中,通過柱銷傳遞轉矩實現兩半聯軸器聯接
15231779603
| 型號 | 公稱扭矩 Tn(N.m) |
許用轉速 [n]r/min |
軸孔直徑 | 軸孔配合長度 |
D0 |
D | B | S | 轉動慣量 Kg.m2 |
質量m Kg | ||
| Y型 | J1型 | |||||||||||
|
d1 |
d2 |
L | L1 | |||||||||
| ZLL1 | 250 | 4000 | 16 18 19 | 16 18 19 | 42 | 30 |
160 |
98 | 68 | 3.5 | 0.022 | 7 |
| 20 22 24 | 20 22 24 | 52 | 38 | |||||||||
| 25 28 | 25 28 | 62 | 44 | |||||||||
|
30 32 35 38 |
30 32 |
82 |
60 |
|||||||||
| ZLL2 | 630 | 3800 | 25 28 | 25 28 | 62 |
44 |
200 |
124 | 85 | 5 | 0.063 | 12.6 |
| 30 32 35 38 | 30 32 35 38 | 82 |
60 |
|||||||||
|
40 42 45 48 |
40 42 |
112 |
84 |
|||||||||
| ZLL3 | 1600 | 3000 |
40 42 45 48 50 55 56 |
40 42 45 48 50 55 56 |
112 |
84 |
250 |
166 | 105 | 5 | 0.24 | 30.4 |
|
60 63 65 70 |
60 |
142 |
107 |
|||||||||
| ZLL4 |
4000 |
2400 |
50 55 56 | 50 55 56 | 112 | 84 |
315 |
214 |
132 |
5 |
0.65 |
52.4 |
| 60 63 65 70 71 75 | 60 63 65 70 71 75 | 142 | 107 | |||||||||
| 80 85 90 | 80 | 172 | 132 | |||||||||
| ZLL5 | 6300 | 1900 | 60 63 65 | 60 63 65 | 142 | 107 |
400 |
240 | 168 | 7 | 1.63 | 81.3 |
|
70 71 75 |
70 71 75 |
|||||||||||
| 80 85 90 95 | 80 85 90 95 | 172 | 132 | |||||||||
| ZLL6 | 10000 | 1500 | 70 71 75 | 70 71 75 | 142 | 107 |
500 |
280 | 210 | 7 | 4.4 | 139.8 |
| 80 85 90 95 | 80 85 90 95 | 172 | 132 | |||||||||
| 100 110 120 | 100 110 120 | 212 | 167 | |||||||||
| ZLL7 | 16000 | 1200 | 80 85 90 95 | 80 85 90 95 | 172 | 132 |
630 |
330 | 265 | 9 | 12.8 | 257 |
| 100 110 120 125 | 100 110 120 125 | 212 | 167 | |||||||||
| 130 | 130 | 252 | 202 | |||||||||
| ZLL8 | 25000 | 1050 | 90 95 | 90 95 | 172 | 132 |
710 |
370 | 298 | 9 | 20.9 | 331 |
| 100 110 120 125 | 100 110 120 125 | 212 | 167 | |||||||||
| 130 140 150 | 130 140 150 |
252 |
202 |
|||||||||
|
160 170 180 |
302 | 242 | ||||||||||
| ZLL9 | 31500 | 950 | 100 110 120 125 | 100 110 120 125 | 212 | 167 |
800 |
384 | 335 | 11 | 33.5 | 424 |
| 130 140 150 | 130 140 150 | 252 | 202 | |||||||||
| 160 170 | 160 170 | 302 | 242 | |||||||||
●ZLZ型接中間軸彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，該聯軸器具有以下特點：
●(1)ZLZ型接中間軸彈性柱銷齒式聯軸器傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。
●(2)與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。
●(3)維修方便，壽命較長，拆下檔板即可更換尼龍柱銷。
●(4)尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。
●(5)減振動能差，噪聲較大。
彈性柱銷齒式聯軸器具有一定補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。
