LXJ接中間軸型星形彈性聯軸器· 產品描述The product description

LXJ接中間軸型星形彈性聯軸器

LXJ接中間軸型星形彈性聯軸器的適用范圍和性能特點
本聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。

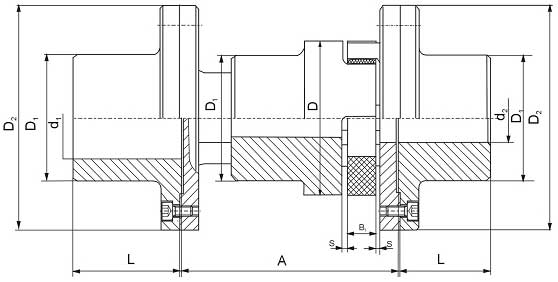

LXJ接中間軸型星形彈性聯軸器基本性能參數和主要尺寸

型號	公稱轉矩 Tn N·m	許用轉速n r/min	軸孔直徑 d₁，d₂	L		D	D₁	D₃	A_min	B₁	S	轉動慣量 kg·m²		質量 kg
				Y	J₁							A_min 時	每增加 100mm	A_min 時	每增加 100mm
LXJ3	200	7600	10，11	25	22	65	48	100	145	15	2.5	0.004	0.00005	4.27	0.48
			12，14	32	27
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
LXJ4	400	6600	12，14	32	27	80	66	115	170	18	3	0.008	0.00015	7.03	0.85
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
LXJ5	560	5500	14	32	27	95	75	140	190	20	3	0.025	0.0002	13.1	1.00
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
			40，42	112	84
LXJ6	630	5000	16，18，19	42	30	105	85	150	205	21	3.5	0.0039	0.0003	18.2	1.20
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48	112	84
LXJ7	800	4350	20，22，24	52	38	120	98	175	235	22	4	0.083	0.00065	27.9	1.80
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48，50，55	112	84
LXJ8	900	4000	22，24	52	38	135	115	190	270	26	4.5	0.157	0.0011	41.1	2.20
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48，50，55，56	112	84
			60，63，65	142	107
LXJ9	2000	3550	30，32，35，38	82	60	160	135	215	300	30	5	0.33	0.0023	67.5	3.20
			40，42，45，48，50，55，56	112	84
			60，63，65，70，71，75	142	107
LXJ10	5000	2900	40，42，45，48，50，55，56	112	84	200	160	260	350	34	5.5	0.61	0.0048	94.5	4.80
			60，63，65，70，71，75	142	107
			80，85，90	172	132
LXJ11	7100	2680	50，55，56	112	84	225	180	285	390	38	6	0.83	0.0076	119	6.10
			60，63，65，70，71，75	142	107
			80，85，90，95	172	132
			100	212	167
LXJ12	8000	2300	60，63，65，70，71，75	142	107	255	200	330	425	42	6.5	1.60	0.011	155	7.40
			80，85，90，95	172	132
			100，110	212	167
LXJ13	10000	2000	60，63，65，70，71，75	142	107	290	230	370	480	46	7	2.60	0.015	211	8.50
			80，85，90，95	172	132
			100，110，120，125	212	167
LXJ14	14000	1860	60，63，65，70，71，75	142	107	320	255	410	530	50	7.5	4.50	0.0215	302	10.20
			80，85，90，95	172	132
			100，110，120，125	212	167
			130，140	252	202
LXJ15	20000	1600	80，85，90，95	172	132	370	290	460	600	57	9	8.00	0.038	453	13.50
			100，110，120，125	212	167
			130，140，150	252	202
			160	302	242
LXJ16	25000	1450	85，90，95	172	132	420	325	520	670	64	10.5	14.7	0.063	605	17.50
			100，110，120，125	212	167
			130，140，150	252	202
			160，170，180	302	242

注1：質量和轉動慣量是按*大軸孔直徑Y型孔及A_min尺寸計算的近似值。
注2：A值可根據用戶需要確定，但中間套的重量不宜大于根據公稱轉矩計算而得的0.78D處圓周力的1.6%。
注3：應驗算臨界轉速。
