  • LXT接中間套型星形彈性聯軸器
LXT接中間套型星形彈性聯軸器

產品描述：可避免由于沖擊產生的內部變形及離心力產生的外部變形;凸爪大的凹面,使?jié)u開線齒上的表面壓力很小,齒上即使承受過載,齒仍不會磨損或變形.

全國熱線

15231779603

LXT接中間套型星形彈性聯軸器· 產品描述The product description

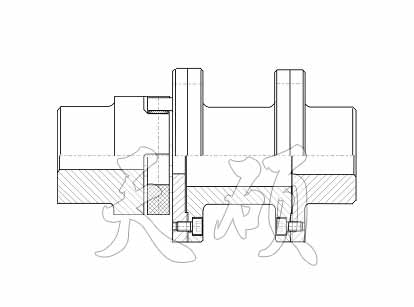

LXT接中間套型星形彈性聯軸器


LXT接中間套型星形彈性聯軸器的適用范圍和性能特點
　　本聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。

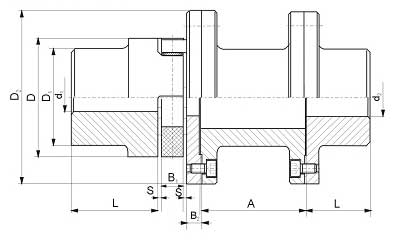

LXT接中間套星形彈性聯軸器基本性能參數和主要尺寸

型號 公稱轉矩
Tn N·m		 許用轉速 軸孔直徑
d1，d2		 L D D1 D3 Amin B1 B2 S 轉動慣量
kg·m2		 質量
kg
Y J1，Z1 Amin
時		 每增加
100mm		 Amin
時		 每增加
100mm
LXT3 200 7600 10，11 25 22 65 48 100 30 15 9.5 2.5 0.0024 0.00033 3.65 0.42
12，14 32 27
16，18，19 42 30
20，22，24 52 38
25，28 62 44
LXT4 400 6600 12，14 32 27 80 66 115 40 18 9.5 3 0.008 0.00065 5.51 0.70
16，18，19 42 30
20，22，24 52 38
25，28 62 44
30，32，35，38 82 60
LXT5 560 5500 14 32 27 95 75 140 50 20 11 3 0.025 0.0011 10.0 0.76
16，18，19 42 30
20，22，24 52 38
25，28 62 44
30，32，35，38 82 60
40，42 112 84
LXT6 630 5000 16,18,19 42 30 105 85 150 50 21 11 3.5 0.035 0.0019 12.4 1.05
20,22,24 52 38
25,28 62 44
30,32,35,38 82 60
40,42,45,48 112 84
LXT7 800 4350 20,22,24 52 38 120 98 175 70 22 15 4 0.078 0.0031 18.6 1.25
25,28 62 44
30,32,35,38 82 60
40,42,45,48,50,55 112 84
LXT8 900 4000 22,24 52 38 135 115 190 70 26 15 4.5 0.12 0.0047 25.1 1.42
25,28 62 44
30,32,35,38 82 60
40,42,45,48,50,55,56 112 84
60,63,65 142 107
LXT9 2000 3550 30,32,35,38 82 60 160 135 215 90 30 17.5 5 0.23 0.0083 37.5 2.00
40,42,45,48,50,55,56 112 84
60,63,65,70,71,75 142 107
LXT10 5000 2900 40,42,45,48,50,55,56 112 84 200 160 260 90 34 18.5 5.5 0.53 0.0180 62.4 2.50
60,63,65,70,71,75 142 107
80,85,90 172 132
LXT11 7100 2680 50,55,56 112 84 225 180 285 90 38 23.5 6 0.92 0.030 92.3 3.20
60,63,65,70,71,75 142 107
80,85,90,95 172 132
100 212 167
LXT12 8000 2300 60,63,65,70,71,75 142 107 255 200 330 110 42 24 6.5 1.74 0.045 122.1 3.60
80,85,90,95 172 132
100,110 212 167
LXT13 10000 2000 60,63,65,70,71,75 142 107 290 230 370 110 46 28 7 3.10 0.065 164.3 4.00
80,85,90,95 172 132
100,110,120,125 212 167
LXT14 14000 1860 60,63,65,70,71,75 142 107 320 255 410 130 50 31.5 7.5 5.2 0.094 242.8 5.20
80,85,90,95 172 132
100,110,120,125 212 167
130,140 252 202
LXT15 20000 1600 80,85,90,95 172 132 370 290 460 130 57 35.5 9 8.90 0.150 346.5 6.20
100,110,120,125 212 167
130,140,150 252 202
160 302 242
LXT16 25000 1450 85,90,95 172 132 420 325 520 150 64 37 10.5 16.2 0.210 463.2 6.60
100,110,120,125 212 167
130,140,150 252 202
160,170,180 302 242
60,63,65 142 107

注1：表中的質量和轉動慣量是按*大軸孔直徑Y(jié)型孔Amin尺寸計算的近似值
注2：A值可根據用戶需要確定，但中間套的重量不宜大于根據公稱矩計算而得的0.78D處圓周的16%。
注3：應驗算臨界轉速。
