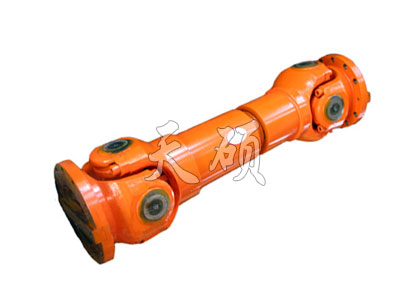

SWP-E型有伸縮法蘭長型萬向聯軸器

產品描述：萬向聯軸器*大的特點是具有較大的角向補償能力,結構緊湊,傳動效率高.

在線咨詢

全國熱線

15231779603

SWP-E型有伸縮法蘭長型萬向聯軸器· 產品描述The product description

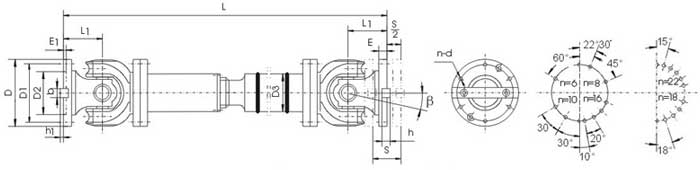

SWP-E型有伸縮法蘭長型萬向聯軸器

型號	回轉直徑 D mm	公稱轉矩 T_n kN·m	疲勞轉矩 T_f kN·m	軸承折角 β （°）	伸縮量 s mm	尺寸mm
型號	回轉直徑 D mm	公稱轉矩 T_n kN·m	疲勞轉矩 T_f kN·m	軸承折角 β （°）	伸縮量 s mm	L_min	D₁	D₂	D₃	E	E₁	b×h	h₁	L₁	n-d
SWP160E	160	16	8	≤10	50	715	140	95	114	15	4	20×12	6	85	6-13
SWP180E	180	20	10	≤10	60	800	155	105	121	15	4	24×14	7	95	6-15
SWP200E	200	31.5	16	≤10	70	880	175	125	127	17	5	28×16	8	110	8-15
SWP225E	225	40	20	≤10	76	1000	196	135	152	20	5	32×18	9	130	8-17
SWP250E	250	63	31.5	≤10	80	1055	218	150	168	25	5	40×25	12.5	135	8-19
SWP285E	285	90	45	≤10	100	1210	245	170	194	27	7	40×30	15	150	8-21
SWP315E	315	140	63	≤10	110	1345	280	185	219	32	7	40×30	15	170	10-23
SWP350E	350	180	90	≤10	120	1480	310	210	245	35	8	50×32	16	185	10-23
SWP390E	390	250	112	≤10	120	1623	345	235	273	40	8	70×36	18	205	10-25
SWP435E	435	355	160	≤10	150	1860	385	255	299	42	10	80×40	20	235	16-28
SWP480E	480	450	224	≤10	170	2122	425	275	351	47	12	90×45	22.5	265	16-31
SWP550E	550	710	315	≤10	190	2338	492	320	402	50	12	100×45	22.5	290	16-31
SWP660E	600	1000	500	≤10	210	2930	544	380	450	55	15	90×55	27.5	360	22-34
SWP640E	640	1250	630	≤10	230	3170	575	385	480	60	15	100×60	30	385	18-38

注：標記示例：回轉直徑D=315mm，安裝長度L=1800mm，E型有伸縮長型萬向聯軸器。
　　SWP315E×1800聯軸器

　　SWP-E型有伸縮法蘭長型萬向聯軸器用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。在高速重載的動力傳動中，有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成，分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接。聯軸器種類繁多，按照被聯接兩軸的相對位置和位置的變動情況，可以分為：①固定式聯軸器。主要用于兩軸要求嚴格對中并在工作中不發生相對位移的地方，結構一般較簡單，容易制造，且兩軸瞬時轉速相同，主要有凸緣聯軸器、套筒聯軸器、夾殼聯軸器等。②可移式聯軸器。主要用于兩軸有偏斜或在工作中有相對位移的地方，根據補償位移的方法又可分為剛性可移式聯軸器和彈性可移式聯軸器。剛性可移式聯軸器利用聯軸器工作零件間構成的動聯接具有某一方向或幾個方向的活動度來補償，如牙嵌聯軸器（允許軸向位移）、十字溝槽聯軸器（用來聯接平行位移或角位移很小的兩根軸）、萬向聯軸器（用于兩軸有較大偏斜角或在工作中有較大角位移的地方）、齒輪聯軸器（允許綜合位移）、鏈條聯軸器（允許有徑向位移）等，彈性可移式聯軸器（簡稱彈性聯軸器）利用彈性元件的彈性變形來補償兩軸的偏斜和位移，同時彈性元件也具有緩沖和減振性能，如蛇形彈簧聯軸器、徑向多層板簧聯軸器、彈性圈栓銷聯軸器、尼龍栓銷聯軸器、橡膠套筒聯軸器等。
