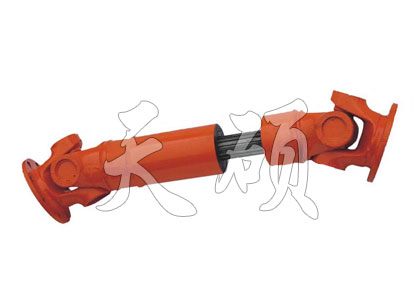

SWC-BF型萬向軸

產品描述：我公司專業生產各種法蘭式聯軸器,產品質量可靠,使用壽命長,歡迎大家來選購.

在線咨詢

全國熱線

15231779603

SWC-BF型萬向軸· 產品描述The product description

聯軸器由于種種原因使其質心或慣性主軸與其加轉軸線不重合，在運轉時將產生不平衡離心慣性力、離心慣性偶力和動撓度（振型）的現象，稱為轉子的不平衡現象，這種不平衡現象必然引起軸系的振動，從而影響機器的正常工作和使用壽命，因而對其須加以重視。不平衡的程度（不平衡量U）通常用轉子的質量m和質心到轉子回轉軸線距離r的乘積mr來表達，稱為質徑積。也有用單位質量的質徑積來表達的，稱為偏心距e（不是幾何意義上的偏心。）質徑積mr是一個與轉子質量有關的相對量，而偏心距e是一個與轉子質量無關的*量。前者比較直觀，常用于具體給定轉子的平衡操作，后者用于衡量轉子平衡的優劣或檢測平衡精度，聯軸器的平衡等級標準即按e來評定。對于撓性轉子則用振型偏心距（第n階振型）en=Un/mn，Un、mn分別為第n階振型和階模態質量。

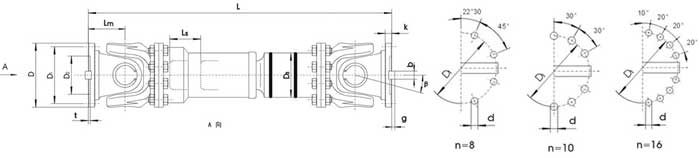

SWC-BF型標準伸縮法蘭式萬向聯軸器基本參數和主要尺寸

型號	回轉直徑 D mm	公稱轉矩 T_n kN·m	疲勞轉矩 T_f kN·m	軸線折角 β （°）	伸縮量 L_s mm	尺寸mm
型號	回轉直徑 D mm	公稱轉矩 T_n kN·m	疲勞轉矩 T_f kN·m	軸線折角 β （°）	伸縮量 L_s mm	L_min	D₁ (js11)	D₂ (H7)	D₃	L_m	n-d	k	t	b (h9)	g
SWC180BF	180	12.5	6.3	≤25	100	810	155	105	114	110	8-17	17	5	-	-
SWC200BF	200	30	15	≤15	140	823	175	125	127	110	8-17	17	5	28	8.0
SWC225BF	225	40	20	≤15	140	920	196	135	152	120	8-17	20	5	32	9.0
SWC250BF	250	63	31.5	≤15	140	1035	218	150	168	140	8-19	25	6	40	12.5
SWC285BF	285	90	45	≤15	140	1190	245	170	194	160	8-21	27	7	40	15.0
SWC315BF	315	125	63	≤15	140	1315	280	185	219	180	10-23	32	8	40	15.0
SWC350BF	350	180	90	≤15	150	1410	310	210	267	194	10-23	35	8	50	16.0
SWC390BF	390	250	125	≤15	170	1590	345	235	267	215	10-25	40	8	70	18.0
SWC440BF	440	355	180	≤15	190	1875	390	255	325	260	16-28	42	10	80	20.0
SWC490BF	490	500	250	≤15	190	1985	435	275	325	270	16-31	47	12	90	22.5
SWC550BF	550	710	355	≤15	240	2300	492	320	426	305	16-31	50	12	100	22.5
SWC620BF	620	1000	500	≤15	240	2500	555	380	426	340	10-38	55	12	100	25.0
