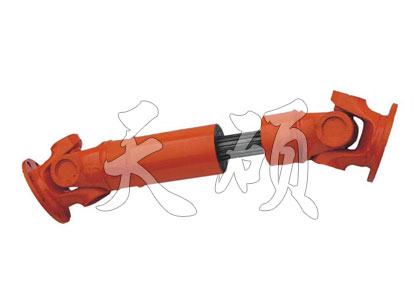

SWC-DH型萬向聯軸器

產品描述：萬向聯軸器適用于聯結空間同一平面上兩軸軸線夾角β≤45o的傳動場合,傳遞公稱轉矩11.2-1120N.m.WSD型為單十字萬向聯軸器.

在線咨詢

全國熱線

15231779603

SWC-DH型萬向聯軸器· 產品描述The product description

萬向聯軸器是一種特殊的聯軸器，分精密型萬向聯軸器以及大扭矩萬向聯軸器兩大類，用于兩相交軸上的可移式剛性聯軸器。兩軸線*大夾角可達45°，廣泛用于機床、汽車、精密機械和重型機械等。萬向聯軸器由兩個叉形零件和一個十字形零件聯接而成。當主動軸以等角速度ω 1旋轉時，如兩軸線夾角為 α，則從動軸的角速度ω 2將在ω 1cosα ≤ω 2≤ω 1/cosα 的范圍內作周期性變化，從而引起附加動載。因此，單個萬向聯軸器不宜用在轉速高、兩軸線夾角大的聯接。為克服上述缺點，可采用雙聯萬向聯軸器，即用一根中間軸聯接兩個萬向聯軸器,安裝時使主、從動軸與中間軸的軸線夾角相等,并使兩端的叉形零件處在同一平面內，這樣能使主動軸與從動軸的角速度隨時相等。利用球籠式萬向聯軸器和球槽式萬向聯軸器也可使兩軸瞬時速度近似相等。SWC型、SWP型十字軸式萬向聯軸器能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。

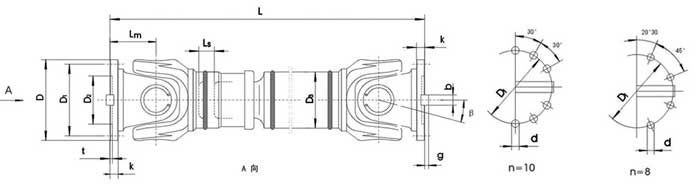

SWC-DH型短伸縮焊接式萬向聯軸器基本參數和主要尺寸

型號	回轉直徑 D mm	公稱轉矩 T_n kN·m	疲勞轉矩 T_f kN·m	軸線折角 β （°）	伸縮量 L_s mm	尺寸mm
						L_min	D₁ (js11)	D₂ (H7)	D₃	L_m	n-d	k	t	b (h9)	g
SWC180DH1	180	12.5	6.3	≤25	75	650	155	105	114	110	8-17	17	5	-	-
SWC180DH2					55	600
SWC180DH3					40	550
SWC200DH	200	30	15	≤15	70	620	175	125	127	110	8-17	17	5	28	8.0
SWC225DH1	225	40	20	≤15	85	710	196	135	152	120	8-17	20	5	32	9.0
SWC225DH2					70	640
SWC250DH1	250	63	31.5	≤15	100	795	218	150	168	140	8-19	25	6	40	12.5
SWC250DH2					70	735
SWC285DH1	285	90	45	≤15	120	950	245	170	194	160	8-21	27	7	40	15.0
SWC285DH2					80	880
SWC315DH1	315	125	63	≤15	130	1070	280	185	219	180	10-23	32	8	40	15.0
SWC315DH2					90	980
SWC350DH1	350	180	90	≤15	140	1170	310	210	267	194	10-23	35	8	50	16.0
SWC350DH2					90	1070
SWC390DH1	390	250	125	≤15	150	1300	345	235	267	215	10-25	40	8	70	18.0
SWC390DH2					90	1200
