  • TS2梅花聯軸器

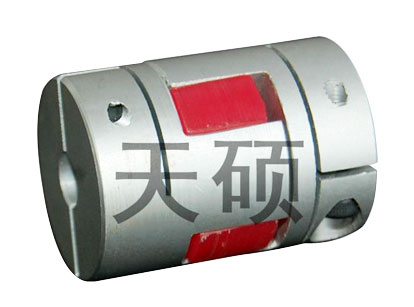

TS2梅花聯軸器

產品描述：TS2系列梅花聯軸器經過車削,銑削,和拉削等機加工方法加工而成,再經過整體熱處理.以保證足夠的機械強度,市面上還有一種爪盤是鑄件,能夠大批量的生產

全國熱線

15231779603

TS2梅花聯軸器· 產品描述The product description

 TS2梅花聯軸器

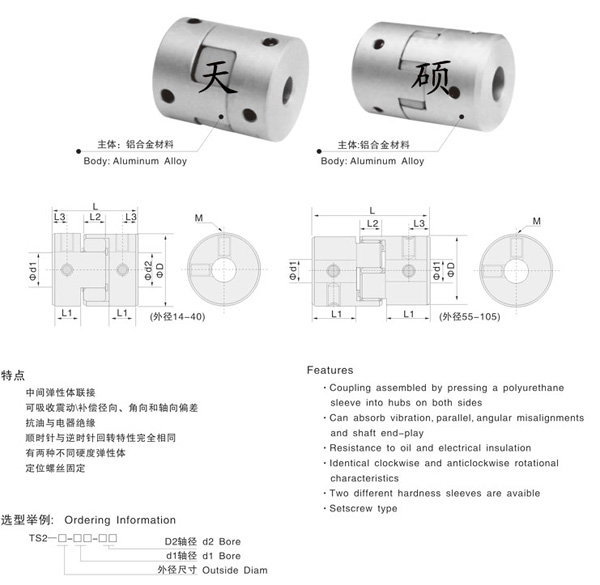

外型尺寸

型號
Model		 Φ d1Φd2
軸徑 Bore		 ΦD L L1
L2 S L3 M 擰緊力矩
Wrench Torque
N·m
TS2-14-□□□□ 2 3 4
5 6 7		 14 22 7 6 1.0 3.5 M3 1.0
TS2-20-□□□□ 4 5 6
7 8 10		 20 30 10 8 1.0 5.0 M4 1.3
TS2-25-□□□□ 4 5 6 6.35 8
10 12 14 16		 25 34 11 10 1.0 5.0 M4 1.5

TS2-30-□□□□

 8 9.525 10
12 14 16		 30 35 11 10 1.5 5.0 M4 1.7
TS2-40S-□□□□ 14 16 19
20 22 24		 40 55 19.5 12 2.0 10 M5 4
TS2-40-□□□□ 14 15 18 19
20 22 24		 40 66 25 12 2.0 10 M5 4
TS2-55-□□□□ 14 16 19
24 25 28		 55 70 30 14 2.0 10 M5 4
TS2-65-□□□□ 19 20 24 28
30 35 38		 65 90 35 15 2.5 15 M8 15
TS2-80-□□□□ 24 28 30 35
38 40 45		 80 114 45 18 3.0 15 M8 15
TS2-95-□□□□ 30 35 38 40
45 50 55		 95 126 50 20 3.0 20 M8 15
TS2-105-□□□□ 35 40 45
50 55 60		 105 140 56 21 3.5 20 M8 15

技術參數

型號
Model		 額定扭矩
Rated Torque
（N·m）		 *大扭矩
Max.Torque
（N·m）		 *高轉速
Max.Rotational Frequency
（rpm）		 慣性力矩
Moment of inertia
kg·m2		 靜態扭矩剛性
Static Torsioral Stiffness
N m/rad

徑向偏差
Enors of Eccentricity
mm

 角度偏差
Enors of Angularity		 軸向偏差
Enors of Shaft End-slay
mm
 		 重量
Mass
g
TS2-14-□□□□ 1.1 2.2 19000 5.9×10-4 46 0.02 1.0 +0.6
0		 26
TS2-20-□□□□ 2.8 5.6 17000 6.7×10-4 55 0.02 1.0 +0.6
0		 37
TS2-25-□□□□ 6.0 12.0 16000 7.6×10-4 63 0.02 1.0 +0.6
0		 42
TS2-30-□□□□ 6.5 13.0 15000 8.5×10-4 72 0.02 1.0 +0.6
0		 46
TS2-40S-□□□□ 32 64 13000 9.4×10-4 500 0.02 1.0 +0.8
0		 140
TS2-40-□□□□ 32 64 13000 1.1×10-3 550 0.02 1.0 +0.8
0		 148
TS2-55-□□□□ 46 92 10500 4.4×10-3 1500 0.02 1.0 +0.8
0		 350
TS2-65-□□□□ 109 218 8300 9.0×10-3 2800 0.02 1.0 +0.8
0		 572
TS2-80-□□□□ 135 270 7000 1.8×10-2 3500 0.02 1.0 +1.0
0		 950
TS2-95-□□□□ 260 520 6000 2.0×10-2 4600 0.02 1.0 +1.0
0		 1800
TS2-105-□□□□ 430 860 5500 3.2×10-2 5800 0.02 1.0 +1.0
0		 2400

　　TS2系列梅花聯軸器經過車削，銑削，和拉削等機加工方法加工而成，再經過整體熱處理。以保證足夠的機械強度，市面上還有一種爪盤是鑄件，能夠大批量的生產，而且免去了加工損耗。所以在價格方面比機加工要低很多.但是鑄件的性能不是很好。在一些重要的場合下還是*好不要采用。并且鑄件的爪齒在高速或者是高負載的情況下容易發生打牙（爪齒脫落）。梅花聯軸器具有很好的平衡性能和適用于高轉速應用（*高轉速可達30000轉/分鐘），但不能處理很大的偏差，尤其是軸向偏差。較大的偏心和偏角會產生比其他伺服聯軸器大的軸承負荷。另一個值的關注的問題是梅花聯軸器的失效問題。
