  • TS3ZD脹套膜片聯軸器
TS3ZD脹套膜片聯軸器

產品描述：TS3ZD脹套膜片聯軸器特點及應用:由軸套,彈性片,脹緊套和隔套組成.利用脹套脹緊固定,無縫連接

全國熱線

15231779603

TS3ZD脹套膜片聯軸器· 產品描述The product description

 TS3ZD脹套膜片聯軸器

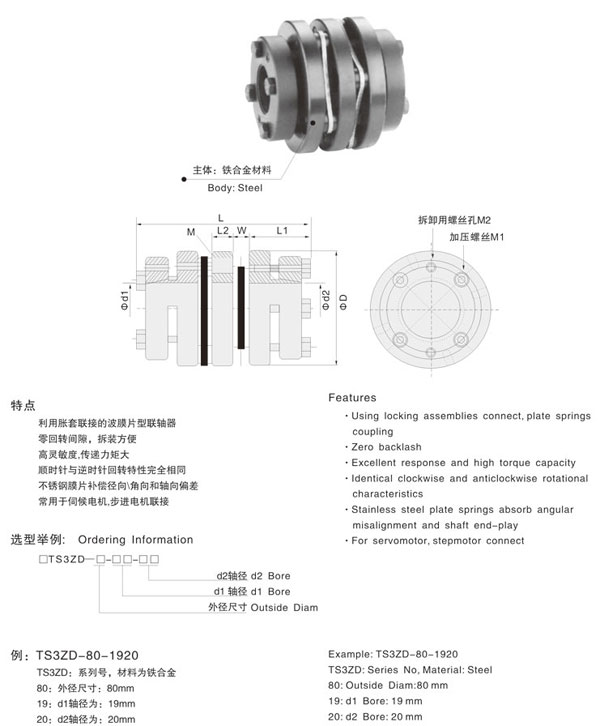

外型尺寸

型號
Model		 Φ d1Φd2
軸徑 Bore		 ΦD L L1 L2 W M M1 M2
TS3ZD-70-□□□□ 18 19 20 22
24 25 28 30
32 35		 70 80 29 8 7.0 M6 4-M6 2-M6
TS3ZD-80-□□□□ 22 24 25 28
30 32 35		 80 88 31 10 8.0 M8 4-M6 2-M6
TS3ZD-90-□□□□ 28 30 32
35 38 40
42 45 48		 90 88 31 10 8.0 M8 6-M6 3-M6

TS3ZD-100-□□□□

 32 35 38 40
42 45 48 50
52 55 60		 100 88 31 10 8.0 M8 6-M6 3-M6
TS3ZD-126-□□□□ 38 40 42 45
48 50 52 55
60 62 65		 126 107 35.5 14 11 M10 6-M6 3-M6
TS3ZD-144-□□□□ 45 48 50 52
55 60 62 65
70 75		 144 122 42 14 12 M12 6-M8 3-M8

技術參數

型號
Model		 額定扭矩
Rated Torque
（N·m）		 *大扭矩
Max.Torque
（N·m）		 *高轉速
Max.Rotational Frequency
（rpm）		 慣性力矩
Moment of inertia
kg·m2		 靜態扭矩剛性
Static Torsioral Stiffness
N m/rad		 徑向偏差
Enors of Eccentricity
mm		 角度偏差
Enors of Angularity		 軸向偏差
Enors of Shaft
End-slay
mm		 重量
Mass
g
TS3ZD-70-□□□□ 70 140 13000 0.81×10-3 30×103 0.02 1 ±1.0 1150
TS3ZD-80-□□□□ 125 250 11000 1.32×10-3 32×103 0.02 1 ±1.0 1580
TS3ZD-90-□□□□ 180 360 10000 2.56×10-3 68×103 0.02 1 ±1.0 1980

TS3ZD-100-□□□□

 280 560 8000 3.68×10-3 79×103 0.02 1 ±1.0 2260
TS3ZD-126-□□□□ 450 900 10000 7.95×10-3 216×103 0.02 1 ±1.0 4300
TS3ZD-144-□□□□ 760 1520 8000 16.7×10-3 380×103 0.02 1 ±1.0 6200

TS3ZD脹套膜片聯軸器特點及應用：由軸套、彈性片、脹緊套和隔套組成。利用脹套脹緊固定，無縫連接。高扭距、高靈敏度、傳遞力矩大。不銹鋼膜片補償較大的徑向、角向、軸向偏差。結構簡單、抗油腐蝕和電氣絕緣。順時針與逆時針回轉特性相同。
