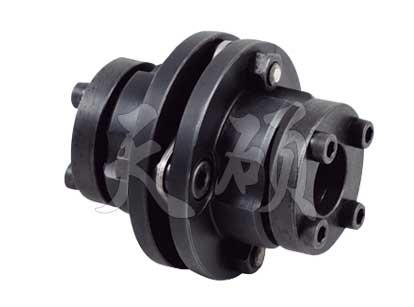

TS3ZF脹套法蘭膜片聯軸器
產品特點：
利用脹套聯接的膜片型聯軸器
零回轉間隙，拆裝方便
高靈敏度，傳遞力矩大
順時針與逆時針回轉特性完全相同
不銹鋼模膜片補償角向和軸向偏差
常用于伺服電機、步進電機聯接
例如：TS3ZF-40-1418
TS3ZF：系列號，材料為鐵合金
82：外經尺寸：82mm，夾緊螺絲固定
14：d1軸徑為：14mm
18：d2軸徑為：20mm

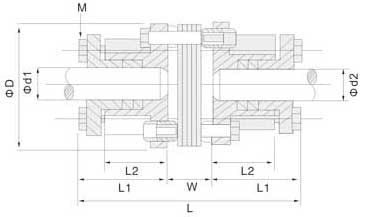

外型尺寸Dimensions 單位：mm
| 型號 Model |
φd1φd2 軸徑Bore |
φD | L | W | L1 | L2 | M | 擰緊力矩 Wrench Torque （N.m） |
| TS3ZF-68-□□□□ | 11 12 14 15 16 18 19 20 22 |
68 | 90 | 7 | 41.5 | 26 | M5(4) | 4.0 |
| TS3ZF-82-□□□□ | 14 15 16 19 20 22 24 25 28 30 35 |
82 | 95 | 7 | 44 | 26 | M6(4) | 7.0 |
| TS3ZF-94-□□□□ | 29 20 22 24 28 30 35 |
94 | 110 | 8 | 51 | 29 | M6(4) | 7.0 |
| TS3ZF-104-□□□□ | 24 25 28 30 35 38 40 |
104 | 124 | 10 | 57 | 34 | M6(6) | 7.0 |
| TS3ZF-126-□□□□ | 30 35 38 40 42 45 48 50 |
126 | 152 | 11 | 70.5 | 42 | M8(4) | 15.0 |
| TS3ZF-144-□□□□ | 35 38 40 42 45 48 50 55 58 |
144 | 170 | 12 | 79 | 48 | M8(6) | 15.0 |
| TS3ZF-168-□□□□ | 38 40 45 48 50 55 58 60 65 |
168 | 176 | 14 | 81 | 58 | M8(6) | 15.0 |
技術參數Specifications 單位：mm
| 型號 Model |
額定扭矩 Rated Torque （N.m） |
*大扭矩 Max.Torque （N.m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of Inertia （kg ㎡） |
靜態扭矩 剛性 Static Torsioral Stiffness （Nm/rad） |
徑向偏差 Enors of Eccentricity （mm） |
角度偏差 Enors of Shaft Angularity （°） |
軸向偏差 Enors of Shaft End-slay （mm） |
重量 Mass （g） |
| TS3ZF-68-□□□□ | 55 | 110 | 4500 | 0.39×10-3 | 31×10-3 | 0.02 | 1 | ±1.0 | 550 |
| TS3ZF-82-□□□□ | 80 | 160 | 4500 | 0.96×10-3 | 89×10-3 | 0.02 | 1 | ±1.0 | 1100 |
| TS3ZF-94-□□□□ | 150 | 300 | 4500 | 1.85×10-3 | 180×10-3 | 0.02 | 1 | ±1.0 | 1540 |
| TS3ZF-104-□□□□ | 220 | 440 | 4500 | 2.96×10-3 | 265×10-3 | 0.02 | 1 | ±1.0 | 2310 |
| TS3ZF-126-□□□□ | 350 | 700 | 4500 | 7.1×10-3 | 450×10-3 | 0.02 | 1 | ±1.0 | 3740 |
| TS3ZF-144-□□□□ | 500 | 1000 | 4500 | 14.3×10-3 | 790×10-3 | 0.02 | 1 | ±1.0 | 5390 |
| TS3ZF-168-□□□□ | 1000 | 1270 | 4500 | 26.3×10-3 | 1100×10-3 | 0.02 | 1 | ±1.0 | 15000 |
說明：慣性力矩和重量按*大孔徑計算。
