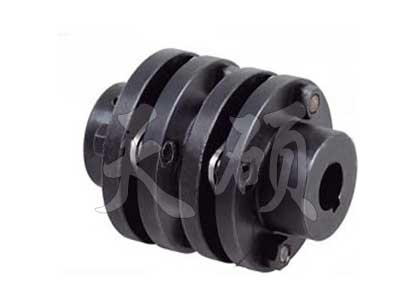

產品描述：膜片聯軸器至少由一個膜片和兩個軸套組成.膜片 被用銷釘緊固在軸套上一般不會松動或引起膜片 和 軸套之間的反沖.
15231779603
產品特點：
利用脹套聯接的膜片型聯軸器
零回轉間隙，拆裝方便
高靈敏度，傳遞力矩大
順時針與逆時針回轉特性完全相同
不銹鋼模膜片補償徑向、角向和軸向偏差
常用于伺服電機、步進電機聯接
例如：TS3KD-56-1410
TS3K：系列號，材料為鐵合金
56：外經尺寸：56mm，夾緊螺絲固定
14：d1軸徑為：14mm
18：d2軸徑為：20mm
外型尺寸Dimensions 單位：mm
| 型號 Model |
φd1φd2 軸徑Bore |
φD | φD1 | L | L1 | L2 | W | M |
| TS3KD-56-□□□□ | 8 10 11 12 14 16 18 19 20 |
56 | 32 | 74 | 20 | 24 | 5 | M5 |
| TS3KD-68-□□□□ | 11 14 16 18 19 20 22 24 25 |
68 | 40 | 86 | 25 | 24 | 6 | M6 |
| TS3KD-82-□□□□ | 14 16 18 19 20 24 25 28 30 35 |
82 | 54 | 98 | 30 | 26 | 6 | M6 |
| TS3KD-94-□□□□ | 14 16 18 19 20 24 25 28 30 35 38 |
94 | 58 | 106 | 30 | 30 | 8 | M8 |
| TS3KD-104-□□□□ | 19 22 24 25 30 35 38 40 42 |
104 | 68 | 120 | 35 | 30 | 10 | M8 |
| TS3KD-126-□□□□ | 22 24 30 35 38 40 42 45 50 |
126 | 78 | 140 | 40 | 38 | 11 | M10 |
| TS3KD-144-□□□□ | 30 34 37 40 45 50 55 60 |
144 | 88 | 160 | 45 | 46 | 12 | M12 |
技術參數Specifications 單位：mm
| 型號 Model |
額定扭矩 Rated Torque （N.m） |
*大扭矩 Max.Torque （N.m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of Inertia （kg ㎡） |
靜態扭矩 剛性 Static Torsioral Stiffness （Nm/rad） |
徑向偏差 Enors of Eccentricity （mm） |
角度偏差 Enors of Shaft Angularity （°） |
軸向偏差 Enors of Shaft End-slay （mm） |
重量 Mass （g） |
| TS3KD-56-□□□□ | 25 | 50 | 15000 | 0.19×10-3 | 75×10-3 | 0.04 | 1.5 | ±1.0 | 500 |
| TS3KD-68-□□□□ | 55 | 110 | 14000 | 0.54×10-3 | 13×10-3 | 0.04 | 1.5 | ±1.5 | 900 |
| TS3KD-82-□□□□ | 80 | 160 | 11000 | 1.6×10-3 | 39×10-3 | 0.04 | 1.5 | ±2.0 | 1700 |
| TS3KD-94-□□□□ | 170 | 340 | 9500 | 2.8×10-3 | 78×10-3 | 0.04 | 1.5 | ±2.0 | 2400 |
| TS3KD-104-□□□□ | 240 | 480 | 8800 | 24.6×10-3 | 115×10-3 | 0.04 | 1.5 | ±2.0 | 3300 |
| TS3KD-126-□□□□ | 420 | 840 | 6800 | 11.9×10-3 | 200×10-3 | 0.04 | 1.5 | ±2.0 | 5800 |
| TS3KD-144-□□□□ | 700 | 1400 | 6000 | 18.2×10-3 | 350×10-3 | 0.04 | 1.5 | ±2.0 | 8600 |
說明：慣性力矩和重量按*大孔徑計算。
