產品描述：205釜用機械密封目前有HG5-748-78標準(簡稱78標)和HG2098-91標準(簡稱91標),其安裝尺寸不同,選用時請注意.
15231779603

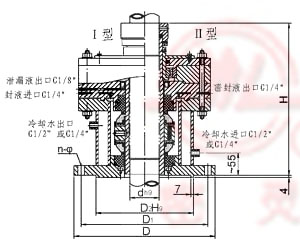

205、206、207型系軸向雙端面、多彈簧、外流、傳動套傳動的釜用機械密封。205系非平衡型，206系大氣端平衡型，207系雙端平衡型。本型號目前有HG5-748-78標準（簡稱78標）和HG2098-91標準（簡稱91標），其安裝尺寸不同，選用時請注意。安裝法蘭的密封分平面(Ⅰ)型與榫槽面(Ⅱ)型兩種。請在標定型號后加注。也可按用戶尺寸要求加工。
205,206,207型機械密封主要尺寸
| d | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | ||
| D | 78標 | 185 | 205 | 205 | 235 | 235 | 235 | 235 | 235 | 260 | 260 | 260 | 290 | 290 | 290 | 315 | 315 | 315 | 370 | 370 | 370 | 405 | 405 | 405 | 435 | 435 | 485 | 485 | 485 | |
| 91標 | 205 | 235 | 235 | 235 | 260 | 260 | 260 | 260 | 315 | 315 | 315 | 315 | 370 | 370 | 370 | 370 | 370 | 435 | 435 | 435 | 435 | 485 | 485 | 485 | 485 | 485 | 540 | 540 | 540 | |
| 206 | 215 | 215 | 215 | 245 | 245 | 245 | 245 | 280 | 280 | 280 | 280 | 335 | 335 | 335 | 335 | 335 | 405 | 405 | 405 | 405 | 460 | 460 | 460 | 460 | 460 | 520 | 520 | 520 | ||
| 207 | 230 | 230 | 230 | 270 | 270 | 270 | 270 | 300 | 300 | 300 | 300 | 360 | 360 | 360 | 360 | 360 | 425 | 425 | 425 | 425 | 485 | 485 | 485 | 485 | 485 | 555 | 555 | 555 | ||
| D1 | 78標 | 160 | 170 | 170 | 200 | 200 | 200 | 200 | 200 | 225 | 225 | 225 | 255 | 255 | 255 | 280 | 280 | 280 | 320 | 320 | 320 | 355 | 355 | 355 | 395 | 395 | 445 | 445 | 445 | |
| 91標 | 205 | 200 | 200 | 200 | 225 | 225 | 225 | 225 | 280 | 280 | 280 | 280 | 335 | 335 | 335 | 335 | 335 | 395 | 395 | 395 | 395 | 445 | 445 | 445 | 445 | 445 | 495 | 495 | 495 | |
| 206 | 180 | 180 | 180 | 210 | 210 | 210 | 210 | 240 | 240 | 240 | 240 | 295 | 295 | 295 | 295 | 295 | 355 | 355 | 355 | 355 | 410 | 410 | 410 | 410 | 410 | 470 | 470 | 470 | ||
| 207 | 190 | 190 | 190 | 220 | 220 | 220 | 220 | 250 | 250 | 250 | 250 | 310 | 310 | 310 | 310 | 310 | 370 | 370 | 370 | 370 | 430 | 430 | 430 | 430 | 430 | 490 | 490 | 490 | ||
| D2 | 78標 | 116 | 135 | 135 | 164 | 164 | 164 | 164 | 164 | 188 | 188 | 188 | 220 | 220 | 220 | 245 | 245 | 245 | 270 | 270 | 270 | 312 | 312 | 312 | 353 | 353 | 403 | 403 | 403 | |
| 91標 | 205 | 164 | 164 | 164 | 188 | 188 | 188 | 188 | 245 | 245 | 245 | 245 | 298 | 298 | 298 | 298 | 298 | 353 | 353 | 353 | 353 | 403 | 403 | 403 | 403 | 403 | 462 | 462 | 462 | |
| 206 | 149 | 149 | 149 | 175 | 175 | 175 | 175 | 203 | 203 | 203 | 203 | 259 | 259 | 259 | 259 | 259 | 312 | 312 | 312 | 312 | 363 | 363 | 363 | 363 | 363 | 421 | 421 | 421 | ||
| 207 | 149 | 149 | 149 | 175 | 175 | 175 | 175 | 203 | 203 | 203 | 203 | 259 | 259 | 259 | 259 | 259 | 312 | 312 | 312 | 312 | 363 | 363 | 363 | 363 | 363 | 421 | 421 | 421 | ||
| n-φ | 78標 | 4 -φ14 | 4 -φ18 | 8 -φ18 | 12 -φ18 | 12 -φ23 | 12 -φ26 | |||||||||||||||||||||||
| 91標 | 205 | 8 -φ18 | 12 -φ18 | 12 -φ23 | 16 -φ23 | |||||||||||||||||||||||||
| 206 | 6 -φ14 | 8 -φ23 | 12 -φ23 | 12 -φ25 | 16 -φ26 | |||||||||||||||||||||||||
| 207 | 8 -φ23 | 8 -φ25 | 12 -φ25 | 12 -φ30 | 16 -φ30 | 16 -φ33 | ||||||||||||||||||||||||
| H | 205 | 304 | 310 | 315 | 320 | 330 | 358 | 367 | 370 | 382 | 400 | 410 | 420 | |||||||||||||||||
| 206 | 316 | 322 | 327 | 332 | 342 | 370 | 379 | 382 | 394 | 412 | 420 | 430 | ||||||||||||||||||
| 207 | 328 | 334 | 339 | 344 | 354 | 382 | 391 | 394 | 406 | 424 | 430 | 440 | ||||||||||||||||||
