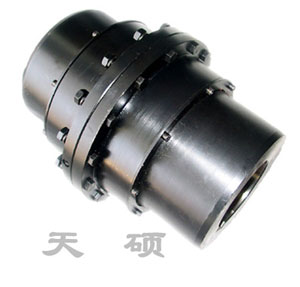

GⅡCL型鼓形齒式聯軸器

產品描述：GⅡCL型鼓形齒式聯軸器適用于聯結兩水平同軸線傳動軸系,傳遞公稱扭矩為355~4000000N.m

在線咨詢

全國熱線

15231779603

GⅡCL型鼓形齒式聯軸器· 產品描述The product description

GⅡCL型鼓形齒式聯軸器適用于聯結兩水平同軸線傳動軸系，傳遞公稱扭矩為355~4000000N.m。

GⅡCL型鼓形齒式聯軸器適用于聯接水平兩同軸線傳動軸系，具有一定角向補償兩軸線相對偏移性能的鼓形齒式聯軸器。
GⅡCL型鼓形齒式聯軸器具有結構緊湊，外形尺寸小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，廣泛應用于冶金、礦山、化工、石油、起重運輸、通用機械等各類機械的軸系傳動。
GⅡCL型鼓形齒式聯軸器工作環境溫度-20～+80℃，傳遞公稱轉矩為0.4～4500KN·m。

型號	公稱轉矩 Tn KN·m	許用轉速 [n] r/min	軸孔直徑 d	軸孔長度L	D	D₁	D₂	C	A	B	重量 kg	轉動慣量 kg·m²
型號	公稱轉矩 Tn KN·m	許用轉速 [n] r/min	軸孔直徑 d	L Y　J₁	D	D₁	D₂	C	A	B	重量 kg	轉動慣量 kg·m²
GⅡCL1	0.4	4000	16~35	38~82	103	71	50	8	36	76	5.1	0.0037
GⅡCL2	0.71	4000	20~45	44~112	115	83	60	8	42	88	6.2	0.0067
GⅡCL3	1.12	4000	22~56	44~112	127	95	75	8	44	90	8.6	0.0113
GⅡCL4	1.8	4000	38~65	60~142	149	116	90	8	49	98	14.5	0.0245
GⅡCL5	3.15	4000	40~75	84~142	167	134	105	10	55	108	19.6	0.0433
GⅡCL6	5.0	4000	45~90	84~172	187	153	125	10	56	110	31.2	0.0843
GⅡCL7	7.1	3750	50~105	84~212	204	170	140	10	60	118	47.5	0.151
GⅡCL8	10.0	3300	55~115	84~212	230	186	115	12	67	142	60.2	0.241
GⅡCL9	16.0	3000	60~135	107~252	256	212	180	12	69	146	95.8	0.470
GⅡCL10	22.4	2650	65~150	107~252	287	239	200	14	78	164	119	0.745
GⅡCL11	35.5	2350	70~175	107~302	325	276	235	14	81	170	189	1.588
GⅡCL12	50.0	2100	75~200	107~352	362	313	270	16	89	190	285	3.055
GⅡCL13	71.0	1850	150~225	202~352	412	350	300	18	98	208	360	4.918
GⅡCL14	112	1650	170~250	242~410	462	420	335	22	172	296	544	9.725
GⅡCL15	180	1500	190~285	282~470	512	470	380	22	182	316	786	17.45
GⅡCL16	250	1300	220~320	282~470	580	522	430	28	198	354	1027	29.1
GⅡCL17	355	1200	250~365	330~550	644	582	490	28	209	364	1532	53.725
GⅡCL18	500	1050	280~400	380~650	726	658	540	28	222	430	2278	99.5
GⅡCL19	710	950	300~470	380~650	818	748	630	32	232	440	3026	175.5
GⅡCL20	1000	800	360~540	450~800	928	838	720	32	247	470	4430	360.75
GⅡCL21	1400	750	400~600	540~800	1022	928	810	40	255	490	6152	561.5
GⅡCL22	1800	650	450~680	540~900	1134	1036	915	40	262	510	7738	904.75
GⅡCL23	2500	600	530~770	680~900	1282	1178	1030	50	299	580	11553	1725
GⅡCL24	3550	550	560~850	680~1000	1428	1322	1175	50	317	610	16615	3131.75
GⅡCL25	4500	460	670~1040	780~1100	1644	1538	1390	50	325	620	27797	7198.25
