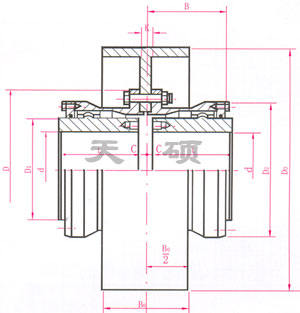

WGZ帶制動輪鼓形齒式聯軸器

產品描述：WGZ帶制動輪鼓形齒式聯軸器屬于剛撓性聯軸器,齒式聯軸器在工作時,兩軸產生相對角位移,內外齒的齒面周期性作軸向相對滑動,必然形成齒面磨損和功率消耗

在線咨詢

全國熱線

15231779603

WGZ帶制動輪鼓形齒式聯軸器· 產品描述The product description

　　WGZ帶制動輪鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。

型號	公稱轉矩Tn /N·m	許可轉速 [n] /r·min-1	軸孔直徑 d1、d2、d Z	軸孔長度 L		Do	D	D2	D1	B	C	C1	C2	質量 m /kg	轉動慣量I /kg·m2	潤滑脂用量/kg
				Y	J1
WGZ1	700	4000	12、14	32	---	160 200 250	122	98	60	58	30	--	---	5.62	0.0078	0.11
			16、18、19	42	---						20	--	---
			20、22、24	52	---						10	--	---
			25、28	62	44						3	19	18
			30、32、35、38	82	60							23	12
			40、42	112	84							29	12
WGZ2	1250	4000	22、24	52	—	200 250 315	150	118	77	68	20	—	—	9.65	0.022	0.12
			25、28	62	—						10	—	—
			30、32、35、38	82	60						3	23	16
			40、42、45、48、50、55、56	112	84							29	16
WGZ3	2500	4000	22、24	52	—	200 250 315	170	140	90	80	33	—		16.5	0.047	0.2
			25、28	62	—						23	—
			30、32、35、38	82	60						3	23	25
			40、42、45、48、50、55、56	112	84							29	16
			60、63	142	107							36
WGZ4	4500	3000	30、32、35、38	82	—	250 315 400	200	160	112	90	13	—	—	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84						3	29	17
			60、63、65、70、71、75	142	107							36
			80	172	132							41
WGZ5	7100	3000	30、32、35、38	82	—	315 400	225	180	128	100	23	—	—	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84						3	29	19
			60、63、65、70、71、75	142	107
			80、85、90	172	132							36
WGZ6	10000	3000	32、35、38	82	—	315 400	245	200	145	112	35	—	—	51.3	0.29	0.65
			40、42、45、48、50、55、56、	112	—						5	38	20
			60、63、65、70、71、75	142	107							43
			80、85、90、95	172	132							48
			100	212	167
WGZ7	14000	2500	32、35、38	82	—	400 500	272	230	160	122	45	—	—	68	0.53
			40、42、45、48、50、55、56	112	—						15
			60、63、65、70、71、75	142	107						5	38	20
			80、85、90、95	172	132							43
			100、110	202	167							48
WGZ8	20000	2500	55、56	112	—	400 450	290	245	176	136	29	—	—	79	0.71	0.95
			60、63、65、70、71、75	142	107						5	38	34
			80、85、90、95	172	132							43	20
			100、110、120、125	212	167							48	20
WGZ9	25000	2000	65、70、71、75	142	107	400 500 630	315	265	190	140	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132							43	28
			100、110、120、125	212	167							48
			130、140	252	202							53
WGZ10	40000	2000	75	142	—	400 500 630	355	300	225	165	28	—	—	159	1.74	1.6
			80、85、90、95	172	132						5	48	38
			100、110、120、125	212	167							48
			130、140、150	252	202							53
			160	302	242							63
WGZ11	56000	1700	85、90、95	172	—	500 630 710	412	345	256	180	15	—	—	215	3.67	2
			100、110、120、125	212	162						8	51	32
			130、140、150	252	202							56
			160、170、180	302	242
WGZ12	80000	1700	120、125	212	162	500 630 710	440	375	288	207	8	51	45	303	6.4	3.4
			130、140、150	252	202							56	32
			160、170、180	302	242							66
			190、200、220	352	282							76
WGZ13	112000	1700	140、150	252	202	630 710	490	425	320	235	8	56	38	391	10.45	4.4
			160、170、180	302	242							66	32
			190、200、220	352	282							76
WGZ14	160000	1500	160、170、180	302	242	710 800	545	462	362	265	10	68	32	523	17.48	6.6
			190、200、220	352	282							78
			240、250、260	410	330							—	10
注：1、質量與轉動慣量是按大直徑的Y軸孔計算的近似值,未計算制動輪。 2、錐型軸孔大軸徑至220mm。 3、不同制動輪直徑的C、C1、C2植為表中數值再加K/2,k值見表4.11

表4.11 制動輪的主要尺寸、質量和轉動慣量/mm

制動輪直徑D 0	T	k	質量 m/kg	轉動慣量 I/kg.M 2	制動輪直徑D 0	T	K	質量 m/kg	轉動慣量 I/kg.M 2
160	70	6	2.83	0.014	500	210	18	56.3	3.07
200	85	8	5.2	0.043	630	265	22	101.3	8.55
250	105	10	10.1	0.128	710	300	22	145.8	15.52
315	135	12	17.2	0.354	800	340	26	203	26.76
400	170	14	33.4	1.11
