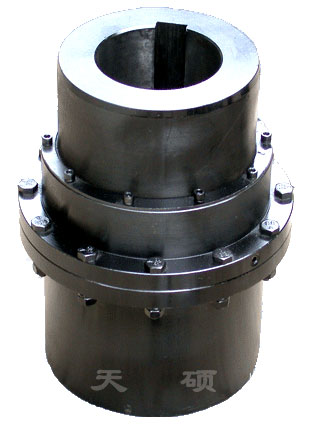

GⅡCLZ型鼓形齒式聯軸器

產品描述：GⅡCLZ型鼓形齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成.外齒分為直齒和鼓形齒兩種齒形,所謂鼓形齒即為將外齒制成球面

在線咨詢

全國熱線

15231779603

GⅡCLZ型鼓形齒式聯軸器· 產品描述The product description

　　GⅡCLZ型鼓形齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒輪聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用.

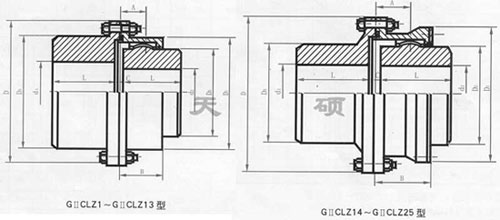

型號	公稱轉矩 Tn KN·m	許用轉速 [n] r/min	軸孔直徑 d1　d2	軸孔長度L	D	D₁	D₂	D₃	C	A₁	B₁	重量 kg	轉動慣量 kg·m²
型號	公稱轉矩 Tn KN·m	許用轉速 [n] r/min	軸孔直徑 d1　d2	L Y　J₁	D	D₁	D₂	D₃	C	A₁	B₁	重量 kg	轉動慣量 kg·m²
GⅠCLZ1	0.4	4000	*　* 16-38-50	38-112	103	71	50	71	8	18	38	5.7	0.007
GⅠCLZ2	0.71	4000	*　* 20-48-60	44-142	115	83	60	83	8	21	44	9.2	0.010
GⅠCLZ3	1.12	4000	*　* 22-60-70	44-142	127	95	72	95	8	22	45	12.5	0.0167
GⅠCLZ4	1.8	4000	*　* 38-70-80	60-172	149	116	90	116	8	24.5	49	19.4	0.049
GⅠCLZ5	3.15	4000	*　* 40-80-90	84-172	167	134	105	134	10	27.5	54	28.5	0.063
GⅠCLZ6	5.00	4000	*　* 45-95-105	84-212	187	153	125	153	10	28	55	36.2	0.107
GⅠCLZ7	7.1	3750	*　* 50-105-110	84-212	204	170	140	170	10	30	59	54.3	0.190
GⅠCLZ8	10.0	3300	*　* 55-120-125	84-212	230	186	155	186	12	33.5	71	67.4	0.297
GⅠCLZ9	16	3000	*　* 60-140-150	107-252	256	212	180	212	12	34.5	73	104.4	0.575
GⅠCLZ10	22.4	2650	65-150	107-252	287	239	200	239	14	39	82	133.5	0.935
GⅠCLZ11	35.5	2350	110-175	167-302	325	250	235	276	14	40.5	85	193	1.625
GⅠCLZ12	50	2100	130-200	202-352	362	286	270	313	16	44.5	95	290	3.093
GⅠCLZ13	71	1850	150-225	202-352	412	322	300	350	18	49	104	370	6.340
GⅠCLZ14	112	1650	170-250	242-410	462	420	335	335	22	86	148	509	8.600
GⅠCLZ15	180	1500	190-285	282-470	512	470	380	380	22	91	158	740	15.575
GⅠCLZ16	250	1300	220-320	282-470	580	522	430	430	28	104.5	177	974	26.35
GⅠCLZ17	355	1200	250-360	330-550	644	582	490	490	28	99	182	1465	49.5
GⅠCLZ18	500	1050	280-400	380-650	726	658	540	540	28	111	215	2160	90.5
GⅠCLZ19	710	950	300-470	380-650	818	748	630	630	32	116	220	2892	161.25
GⅠCLZ20	1000	800	360-540	450-800	928	838	720	720	32	123.5	235	4680	335
GⅠCLZ21	1400	750	400-600	540-800	1022	928	810	810	40	127.5	245	5905	527.75
GⅠCLZ22	1800	650	450-680	540-900	1134	1036	915	915	40	131	255	7504	852.25
GⅠCLZ23	2500	600	530-770	680-900	1282	1178	1030	1030	50	149.5	290	11133	1638.75
GⅠCLZ24	3550	550	560-850	680-1000	1428	1322	1175	1175	50	158.5	305	16110	2976.25
GⅠCLZ25	4500	460	670-1040	780-1100	1644	1538	1390	1390	50	162.5	310	27797	7198.25
