  • JMIJ型膜片聯軸器

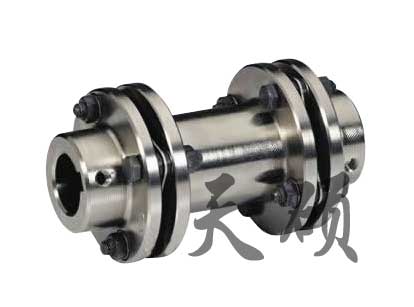

JMIJ型膜片聯軸器

產品描述：JMIJ型膜片聯軸器為了便于安裝,*好是將兩個半聯軸節放在120--150的保溫箱進行預熱,使內孔尺寸漲大很容易裝上.

全國熱線

15231779603

JMIJ型膜片聯軸器· 產品描述The product description

JMIJ型接中間軸型膜片聯軸器安裝使用說明
1. 安裝前應首先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。 然后 檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符。一般選型時，讓原動機和工作機端半聯軸節長度小于其軸伸長度10— 30mm為好。
2. 為了便于安裝，*好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后保證軸頭不能凸出半聯軸節端面，以 齊平為好。 檢測兩半聯軸節之間的距離：沿半聯軸節的法蘭盤兩內側測出3--4點的讀數取平均值，及加長段與兩個膜片組實測尺寸之和，兩者誤差控制在0—0.4mm范 圍之內。
3. 找正：用百分表檢測兩半聯軸節法蘭盤端面和外圓跳動，當法蘭盤外圓小于250mm時跳動值應不大于0.05mm；當法蘭盤外圓大于250mm時，跳動值應不大于0.08.
膜片聯軸器

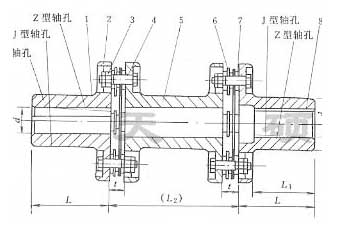

JMIJ型接中間軸型膜片聯軸器基本參數和主要尺寸


型 號 公稱轉矩
Tn /N.m		 瞬時*大轉矩
Tmax
/N.m		 *大轉速
nmax
r/min		 軸孔直徑
d,d1		 軸孔長度 D D1 D2 L1
min		 t 質量
Kg		 轉動慣量
kg.㎡		 0.252
J1型Y型 L推薦
L L1
min
質量		 每增加
1m的
質量
JMⅡJ1 63 100 9300 20-38 38-82 40 92 53 45 70 8±0.2 2 41 0.002
JMⅡJ2 100 200 8400 25-45 44-112 45 102 63 80 2.9 0.003
JMⅡJ3 250 400 6700 30-55 60-112 55 128 77 76 96 11±0.3 5.7 8 0.009
JMⅡJ4 500 800 5900 35-65 60-142 65 145 91 116 8.5 0.017
JMⅡJ5 800 1250 5100 40-75 84-142 75 168 105 102 136 14±0.3 12.5 12 0.034
JMⅡJ6 1250 2000 4750 45-80 84-172 80 180 112 140 15±0.4 16.5 0.053
JMⅡJ7 2000 3150 4300 50-85 84-172 200 120 114 21 19 0.082
JMⅡJ8 2500 4000 4200 55-85 84-172 80 205 120 114 140 20±0.4 23 19 0.092
JMⅡJ9 3150 5000 4000 55-90 84-172 90 215 128 127 160 27 21 0.117
JMⅡJ10 4000 6300 3650 60-95 107-172 100 235 132 170 23±0.5 36 0.191
JMⅡJ11 5000 8000 3400 60-100 107-212 250   145 140 42 26
JMⅡJ12 6300 10000 3200 60-110 107-212 110 270 155 190 50 0.349
JMⅡJ13 8000 12500 2850 65-110 107-212 115 300 162 165 200 27±0.6 66 47 0.56
JMⅡJ14 10000 16000 2700 70-125 107-212 125 320 176 220 78 0.75
JMⅡJ15 12500 20000 2450 75-130 107-252 140 350 186 240 32±0.7 110 51 1.26
JMⅡJ16 16000 25000 2300 80-140 132-252 145 370 203 219 250 125 72 1.63
JMⅡJ17 20000 31500 2150 90-160 132-302 165 400 230 290 160 2.45
JMⅡJ18 25000 40000 1950 100-170 167-302 175 440 245 300 38±0.9 220 3.99
JMⅡJ19 31500 50000 1850 100-180 167-302 185 460 260 267 320 245 89 4.98
JMⅡJ20 35500 56000 1800 120-200 167-352 200 480 280 350 275 6.28
JMⅡJ21 40000 63000 1700 120-200 167-352 210 500 295 370 320 7.68
JMⅡJ22 50000 80000 1600 140-220 202-352 220 540 310 299 380 44±1 400 110 11.6
JMⅡJ23 63000 100000 1450 140-240 202-410 240 600 335 356 410 50±1.2 560 145 19.8
JMⅡJ24 80000 125000 1400 160-250 242-410 255 620 350 440 620 23.6
JMⅡJ25 90000 140000 1300 180-280 242-470 275 660 385 480 740 31.9
JMⅡJ26 112000 180000 1200 180-300 242-470 295 720 410 406 510 60±1.4 970 190 50.4
JMⅡJ27 140000 200000 1150 220-300 242-470 295 720 410 520 1050 57
JMⅡJ28 160000 224000 1100 240-300 330-470 320 770 450 457 560 1200 215 69.4
JMⅡJ29 180000 280000 1050 250-340 330-550 350 820 490 600 1400 95.5
JMⅡJ30 280000 450000 1000 280-360 380-550 875 480 -550 559 620 50±1.6 1400 235 96.5 -109.5
JMⅡJ31 400000 630000 930 300-400 380-650 935 520-600 610 630 60±1.0 1800 290 142-162
JMⅡJ32 450000 710000 880 320-420 380-650 380 1030 480-640 622 690 2250 330 194-240
JMⅡJ33 560000 900000 820 360-460 450-800 400 1080 580-700 660 726 66±2.2 2750 390 271-325
JMⅡJ34 1000000 1600000 740 400-500 460 1160 620-750 750 836 70±2.3 3500 450 387-465
JMⅡJ35 1400000 2240000 680 440-560 520 1290 790-840 820 946 82±2.6 5000 570 750-810
JMⅡJ36 2000000 3150000 620 480-600 540-800 570 1410 760-920 900 1040 92±2.8 6500 710 1050-1290
JMⅡJ37 2800000 4000000 570 450-630 640-800 610 1530 810-980 1000 1100 105±3.4 8400 880 1630-1950
JMⅡJ38 4000000 6000000 520 560-710 670 1670 950-1070 1100 1210 115±3.4 11000 1050 2670-3030
JMⅡJ39 5000000 8000000 480 600-750 680-800 730 1830 970-1170 1200 1320 125±3.7 15000 1350 4060-4800
JMⅡJ40 6300000 10000000 430 670-850 780-880 800 2000 1140-1290 1300 1450 130±4 19000 1600 6600-7500
JMⅡJ41 8000000 12500000 400 750-850 780-980 2200 1260-1420 1400 1600 140±4.4 25000 1850 10400-11900
JMⅡJ42 10000000 16000000 350 800-950 960 2400 1370-1550 1500 1760 32000 2100 15200-17400
